前 言

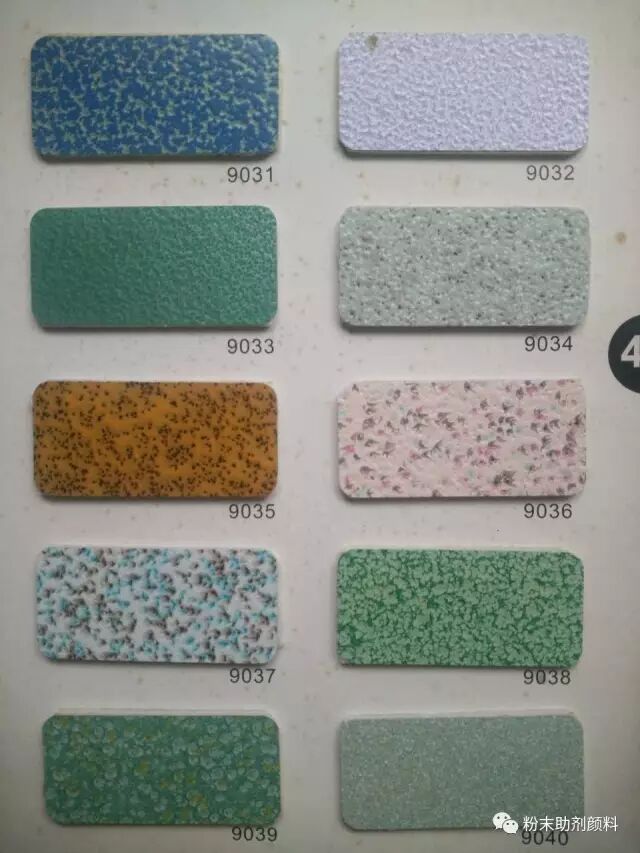

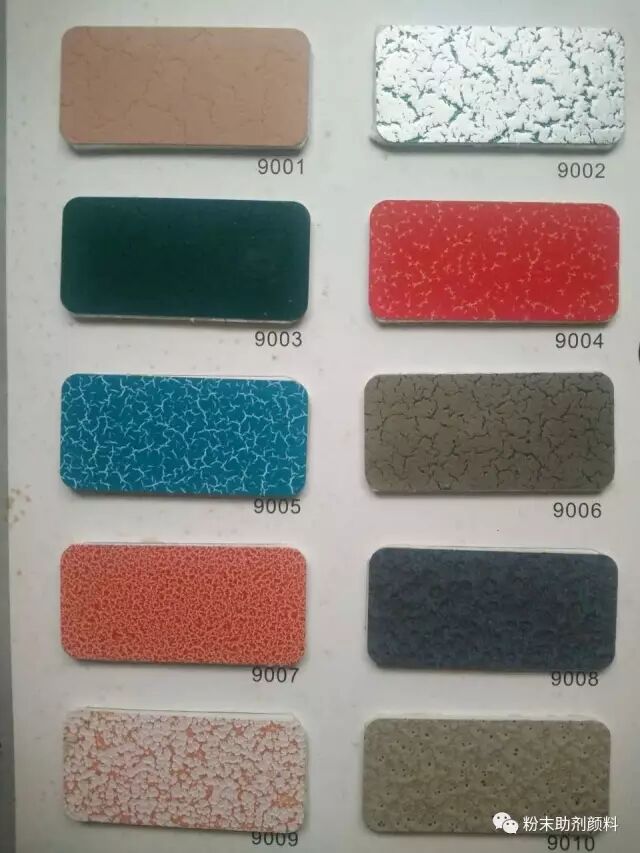

纹理粉末涂料兼顾装饰和防护功能，广泛运用于机电、建材等表面。起这些特殊纹理的助剂，有浮花剂、砂纹剂、皱纹剂等。而在实际生产运用中，这些助剂配套不同的材料、设备和工艺指标，都会存在或多或少的问题。来斯公司根据产品自身及客户反馈情况，汇总此类产品的注意事项，方便更多客户应用。
1
砂纹剂
砂纹剂绝大多数是氟树脂微粉，国产细度多在30微米以上。呈棉絮状或粉末状，吸潮易结团。添加量为配方总量的0.1-0.5%。通过调节砂纹剂、添加膨润土的加量，控制粉末粒径，来控制涂层光泽、砂粒大小等。来斯公司有一类不含氟砂纹剂812，符合环保要求，其砂粒较细，光泽较高。如果要求表面更细腻，需要用美国三叶公司牌号TEX-61，来斯有现货。
由于砂纹剂加量小、容易结团导致在粉末涂料中分散不均匀，从而导致光泽升高或者纹路不匀，应用中加大用量的误区。客户可先用填料10:1混合搅拌稀释后备用。也有出现白点或者丝状，可以选用粒度更细品种。
膨润土的添加可以调节涂膜纹路和光泽，但加量过大会导致涂膜粗糙，挤出困难等，得到的片料也过硬难粉碎。由于膨润土是经过特殊处理得到的，其本身异味等其他缺陷导致加入粉末涂料中有冒烟和异味的缺陷。
2
浮花剂
浮花剂是丙烯酸酯类化合物，类似粉末流平剂、增光剂组合物。外加到底粉中，做皱纹、浮花纹，或者改变锤纹大小。2002年来斯公司首创，浮花剂后处理工艺，即是浮花剂配料通过挤出粉碎，做到和粉末粒度类似，客户使用时外加不过筛，加入后不会分层。浮花剂的玻璃化温度的多在50°上下，在夏天高温高湿度情况下，有结团弊端。夏天做好的粉末放置一段时间，有不出纹或者成砂纹的现象。多是因为聚酯变性。也有高光或哑光平面粉末，放置一段时间后变成砂纹、皱纹，或者涂层没有附着力，也是类似原因。
因不同厂家聚酯做成粉末涂料底粉的熔融水平流动性有差异，客户可选用不同牌号的浮花剂品种。有时加了浮花剂，做出来板面满是缩孔。这些缩孔是本身存在的，是加入的浮花剂品种不能消除缩孔而显露纹路，只能换品种试验。值得注意的是，浮花剂外加在深色粉末涂料中还存在半透明点的缺陷。
3
绵绵剂
绵绵剂是金属络合物的一种特殊纹理助剂，其对眼球有伤害作用，使用时应注意职业卫生防护。一般配方中，环氧60，双氰胺3，绵绵剂3，流平剂适量，加入1-5的高酸值聚酯，纹路会变粗。
做成的粉末涂料经常不出纹。其关键因素在于粉末涂料的树脂粉要高，一般在60%以上，其次烘烤温度190°以上、涂层厚度达到80μm以上。通常这类粉末涂料做装饰效果使用，涂膜不耐候，有露底的缺陷。
其他艺术型粉末涂料品种也很多，但加工难度大，产品可重复性差，涂膜外观美观。这类助剂产品大多客户邮寄样品但好多做不出相应效果，要达到理想效果需客户要成熟稳定的加工工艺。
4
皱纹剂
皱纹剂是不同粘度和配比的醋丁纤维素，内添加到粉末配方中，做皱纹、锤纹、或者浮花纹。通过涂膜表面张力不均匀的原理来得到皱纹效果的一种助剂，其添加量和成分对涂膜皱纹的大小有直接影响。加量在0.1-0,2%，同砂纹剂一样，要考虑其在粉末涂料中的分散情况来合理调节加量。
客户在使用过程中要考虑添加后存在露底的弊端，同时也受树脂的熔融流动性的影响存在加入后对不同树脂纹路不一致的现象，客户可以选用粘度大的聚酯来提高纹路的立体感。皱纹剂优点是一次成型，缺点是做成的粉末容易受到高光粉的污染出现缩孔，其实用性不如浮花剂。
来斯技术部，粉末涂料新特助剂，耐温耐候颜料
纹理粉末涂料兼顾装饰和防护功能，广泛运用于机电、建材等表面。起这些特殊纹理的助剂，有浮花剂、砂纹剂、皱纹剂等。而在实际生产运用中，这些助剂配套不同的材料、设备和工艺指标，都会存在或多或少的问题。来斯公司根据产品自身及客户反馈情况，汇总此类产品的注意事项，方便更多客户应用。
1砂纹剂
砂纹剂绝大多数是氟树脂微粉，国产细度多在30微米以上。呈棉絮状或粉末状，吸潮易结团。添加量为配方总量的0.1-0.5%。通过调节砂纹剂、添加膨润土的加量，控制粉末粒径，来控制涂层光泽、砂粒大小等。来斯公司有一类不含氟砂纹剂812，符合环保要求，其砂粒较细，光泽较高。如果要求表面更细腻，需要用美国三叶公司牌号TEX-61，来斯有现货。
由于砂纹剂加量小、容易结团导致在粉末涂料中分散不均匀，从而导致光泽升高或者纹路不匀，应用中加大用量的误区。客户可先用填料10:1混合搅拌稀释后备用。也有出现白点或者丝状，可以选用粒度更细品种。
膨润土的添加可以调节涂膜纹路和光泽，但加量过大会导致涂膜粗糙，挤出困难等，得到的片料也过硬难粉碎。由于膨润土是经过特殊处理得到的，其本身异味等其他缺陷导致加入粉末涂料中有冒烟和异味的缺陷。
浮花剂
浮花剂是丙烯酸酯类化合物，类似粉末流平剂、增光剂组合物。外加到底粉中，做皱纹、浮花纹，或者改变锤纹大小。2002年来斯公司首创，浮花剂后处理工艺，即是浮花剂配料通过挤出粉碎，做到和粉末粒度类似，客户使用时外加不过筛，加入后不会分层。浮花剂的玻璃化温度的多在50°上下，在夏天高温高湿度情况下，有结团弊端。夏天做好的粉末放置一段时间，有不出纹或者成砂纹的现象。多是因为聚酯变性。也有高光或哑光平面粉末，放置一段时间后变成砂纹、皱纹，或者涂层没有附着力，也是类似原因。
因不同厂家聚酯做成粉末涂料底粉的熔融水平流动性有差异，客户可选用不同牌号的浮花剂品种。有时加了浮花剂，做出来板面满是缩孔。这些缩孔是本身存在的，是加入的浮花剂品种不能消除缩孔而显露纹路，只能换品种试验。值得注意的是，浮花剂外加在深色粉末涂料中还存在半透明点的缺陷。
绵绵剂
绵绵剂是金属络合物的一种特殊纹理助剂，其对眼球有伤害作用，使用时应注意职业卫生防护。一般配方中，环氧60，双氰胺3，绵绵剂3，流平剂适量，加入1-5的高酸值聚酯，纹路会变粗。
做成的粉末涂料经常不出纹。其关键因素在于粉末涂料的树脂粉要高，一般在60%以上，其次烘烤温度190°以上、涂层厚度达到80μm以上。通常这类粉末涂料做装饰效果使用，涂膜不耐候，有露底的缺陷。
其他艺术型粉末涂料品种也很多，但加工难度大，产品可重复性差，涂膜外观美观。这类助剂产品大多客户邮寄样品但好多做不出相应效果，要达到理想效果需客户要成熟稳定的加工工艺。
皱纹剂
皱纹剂是不同粘度和配比的醋丁纤维素，内添加到粉末配方中，做皱纹、锤纹、或者浮花纹。通过涂膜表面张力不均匀的原理来得到皱纹效果的一种助剂，其添加量和成分对涂膜皱纹的大小有直接影响。加量在0.1-0,2%，同砂纹剂一样，要考虑其在粉末涂料中的分散情况来合理调节加量。
客户在使用过程中要考虑添加后存在露底的弊端，同时也受树脂的熔融流动性的影响存在加入后对不同树脂纹路不一致的现象，客户可以选用粘度大的聚酯来提高纹路的立体感。皱纹剂优点是一次成型，缺点是做成的粉末容易受到高光粉的污染出现缩孔，其实用性不如浮花剂。
来斯技术部，粉末涂料新特助剂，耐温耐候颜料
粉末涂料流平剂增光剂的加量与检
