聚聚酯固化剂HAA的应用

纯聚酯固化剂HAA的应用

HAA又名羟烷基酰胺，是户外聚酯树脂固化剂中的一种。长期以来TGIC（异氰尿酸三缩水甘油酯）作为粉末涂料纯聚酯固化剂被广泛使用，但由于TGIC具有潜在遗传毒性和高刺激性，2011年国家工信部将其列入淘汰落后生产工艺装备和产品。

因此HAA以及改进型固化的粉末涂料将逐渐成为户外耐候性粉末的主力。粉末行业统计数据表明，国内HAA生产厂家及牌号有:宁波南海T105、扬州三得利SDL-552、六安捷通达SA3120、上海药合APLUS-552等。

湖北来斯公司技术部针对这一固化剂在使用过程中的注意事项列举如下：

1与聚酯树脂的匹配问题

由于HAA的活化能低反应较快，因此不能采用传统的TGIC用羧基聚酯，而要选择HAA专用聚酯，如DSM的P855、P865，氰特公司的CC7630、CC7618，杭州中法的9337、9720PR，浙江天松的3099、3098，安徽神剑的SJ4C等。聚酯酸值30-35，固化配比为95：5.实际应用时，固化剂稍微过量5%。

2涂膜的针孔黄变的问题

由于HAA与羧基聚酯固化反应时有水分产生，易使涂膜产生针孔，不宜在100μm以上的厚涂，配方中适当加除气剂415-0.4%，喷涂厚度90μm以下，不会有针孔。

HAA对安息香较为敏感，制备白色或者其它粉末涂料时应避免安息香与其混用，做浅色粉末可加0.5%的抗氧剂B900，提高涂层的抗黄变性能。

3粉末吸潮上粉问题

由于HAA水溶性好，使用储存时和做成的成品粉末时应注意防水、防潮，粉末配方中不需要加增电剂或氧化铝，但可以外加德固赛R972疏水型白炭黑。砂纹粉末中，可以加入国产的气相白炭黑。粉末吸潮后上粉不佳，涂膜附着力差。

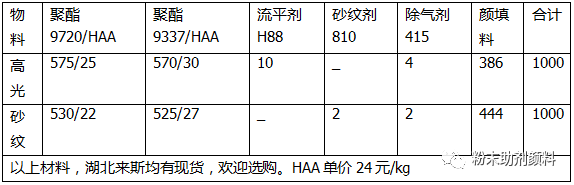

4来斯HAA应用配方示例
